Außenwand mit Wärmedämm-Verbundsystem

Balkonanschluss

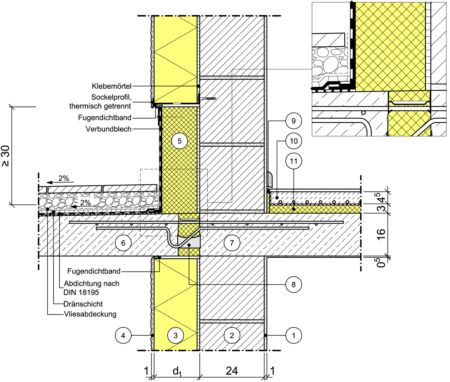

Balkonanschluss, Einbindung thermisch getrennt, Putzsockel mit Rücksprung und Materialwechsel, normale Bewitterung


3 Dicke der Dämmschicht der Außenwand d m
3 Wärmeleitfähigkeit der Dämmschicht der Außenwand λ W/(mK)

Thermische Werte des Konstruktionsanschlusses

(Zwischenwerte können linear interpoliert werden)

Wärmedurchgangskoeffizient Regelbauteil "Außenwand" U 0.17 W/(m²K)
Längenbezogener Wärmedurchgangskoeffizient ψ 0.251 W/(mK)

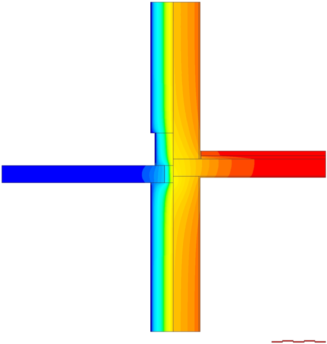

Minimale Oberflächentemperatur im beheizten Raum θmin 17.4 °C

Login

Jetzt kostenlos registrieren

Download Konstruktionsdateien

Filter ausblenden Filter einblenden

Meine Details 0

Filter ausblenden Filter einblenden
Nr. Konstruktionsanschluss
Es wurden noch keine Elemente hinzugefügt.
Wärmebrückenzuschlag berechnen

Hilfe & Kontakt

Für Fragen und Anregungen stehen wir Ihnen, unter der angegebenen E-Mail, gerne zur Verfügung

hilfe@wdvs-planungsatlas.de

vorheriges Modell nächstes Modell
in Kooperation mit Nemetschek Allplan TU Dortmund

Hinweis zum Update 2022

Mit der Neufassung von DIN 4108 Beiblatt 2:2019-06 wurde das Rechenverfahren für Bauelemente (z.B. Fenster, Rollladenkästen) überarbeitet. Nach wie vor ist die Nutzung eines vereinfachten "Blockmodells“ im Sinne einer 7 cm dicken Holzschicht zulässig. Hierfür wurden allerdings Strafzuschläge eingeführt, so dass die Nutzung dieser Blockmodelle im Rahmen detaillierter Wärmebrückennachweise für Planer:innen unattraktiv gemacht wird. Sollen diese Strafzuschläge entfallen, müssen die Referenzbauteile gemäß DIN 4108 Beiblatt 2, Anhang F für Wärmebrückenberechnungen genutzt werden. Um diese Vorgehensweise einer Nutzung im Rahmen von Wärmebrückenkatalogen zuzuführen, wurden im Rahmen eines vom Verband für Dämmsysteme, Putz und Mörtel e.V. (VDPM) geförderten Forschungsvorhabens vereinfachte universelle Ersatzmodelle entwickelt. Im WDVS-Planungsatlas wurden alle diesbezüglich relevanten Details unter Nutzung dieser Ersatzmodelle berechnet. Somit können bei Nutzung des WDVS-Planungsatlas Strafzuschläge entfallen. Planer:innen erhalten daher eine einfach zugängliche Möglichkeit, Wärmebrückeneffekte realitätsnah und wirtschaftlich im Rahmen energetischer Berechnungen zu berücksichtigen.
