Wohngebäude
Außenwand mit Wärmedämm-Verbundsystem
Traufanschluss
BR-Traufanschluss, Steildach, beheizter Dachraum, Vollsparrendämmung, Putzabschluss mit Kellenschnitt, erhöhte Bewitterung, mit Brandriegel
| 3 | Dicke der Dämmschicht der Außenwand bzw. des Brandriegels | d | m |
| 3 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 6 | Dicke der Dämmung des obersten Gebäudeabschlusses | d | m |
| 6 | Wärmeleitfähigkeit der Dämmung des obersten Gebäudeabschlusses | λ | W/(mK) |
| 10 | Wärmeleitfähigkeit des Brandriegels | λ | W/(mK) |

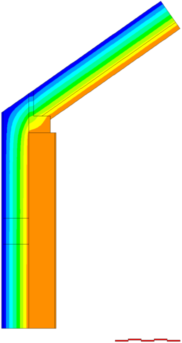

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.17 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Dach" | U | 0.16 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | -0.023 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 14.5 °C |
